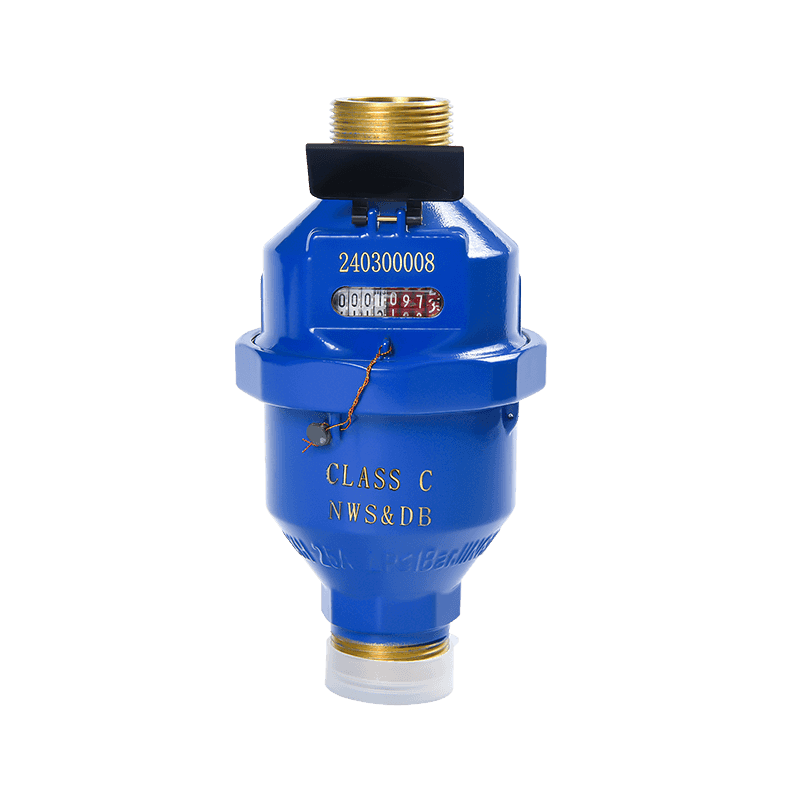

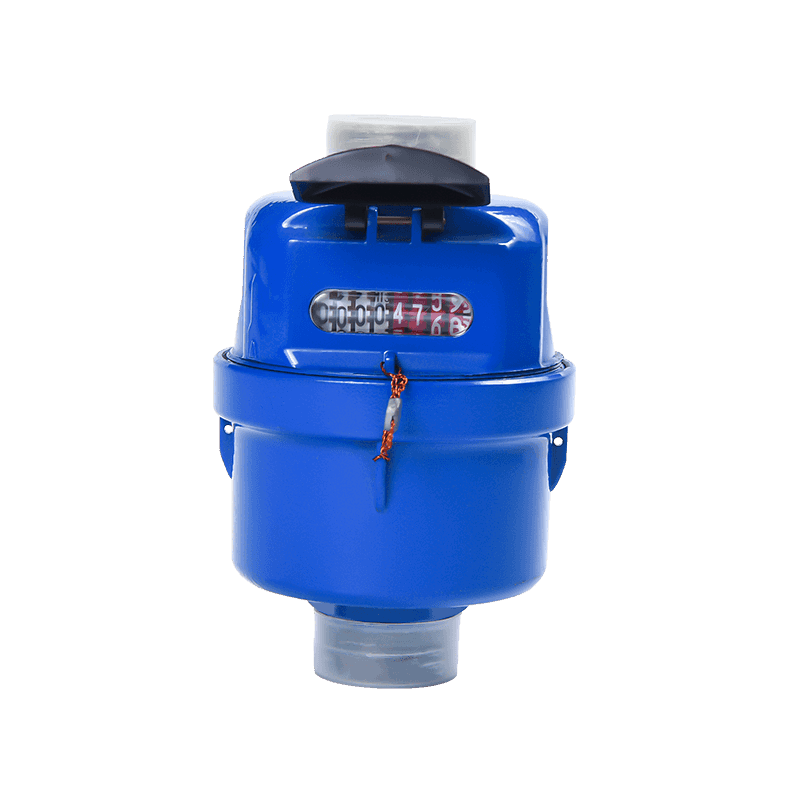

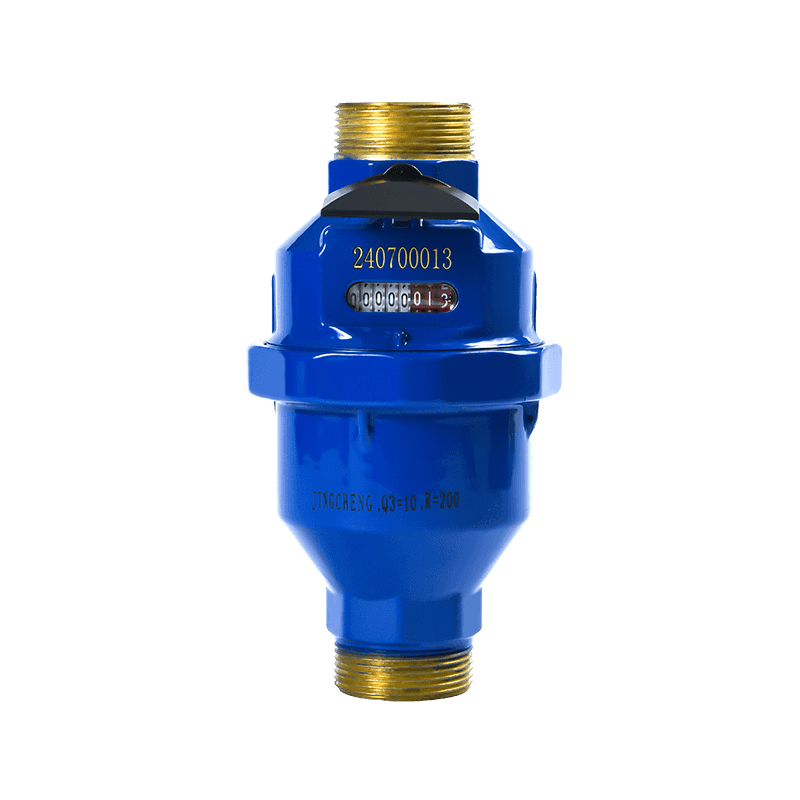

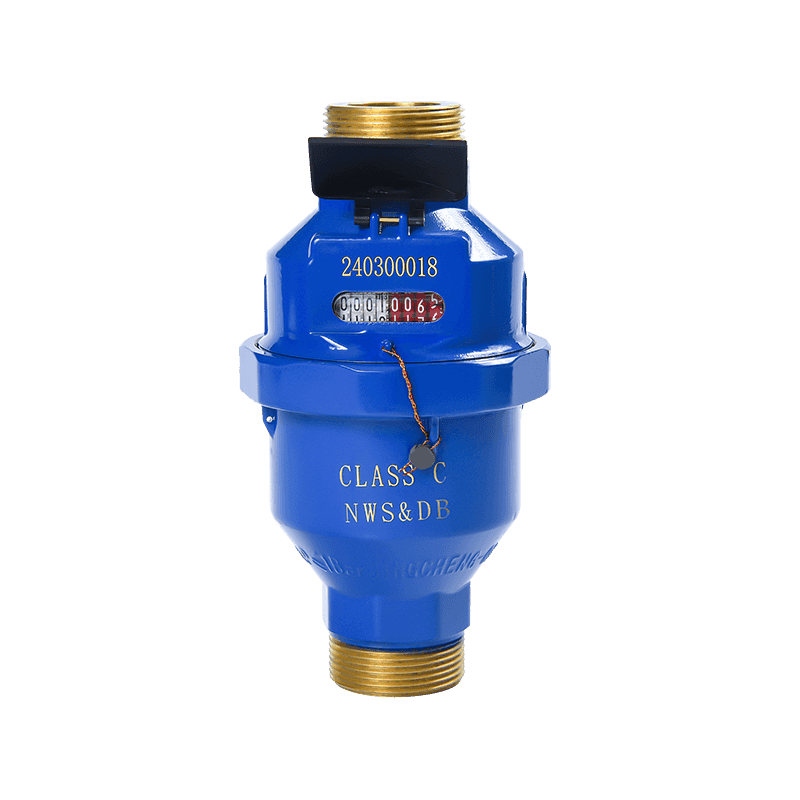

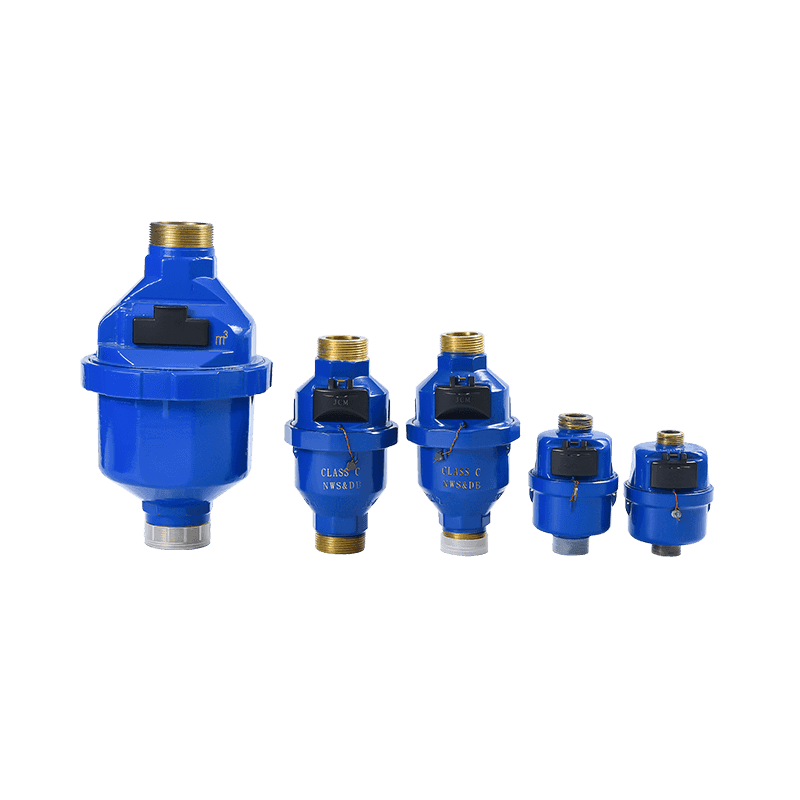

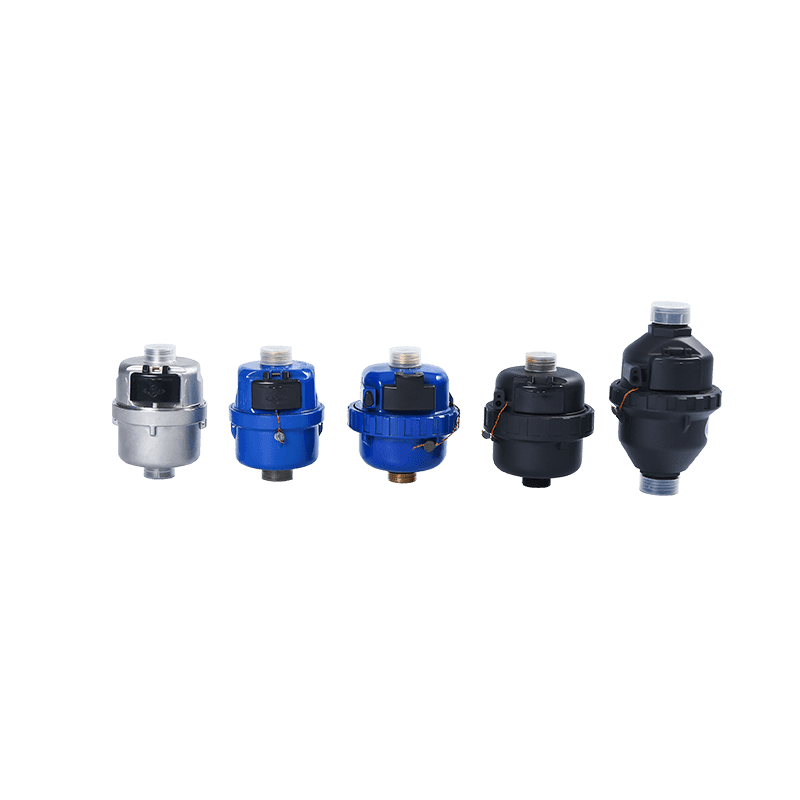

রোটারি পিস্টন ভলিউম্যাট্রিক জল মিটার

আইটেম নং

এলএক্সএইচ -15

এলএক্সএইচ -20

এলএক্সএইচ -25

এলএক্সএইচ -32

এলএক্সএইচ -40

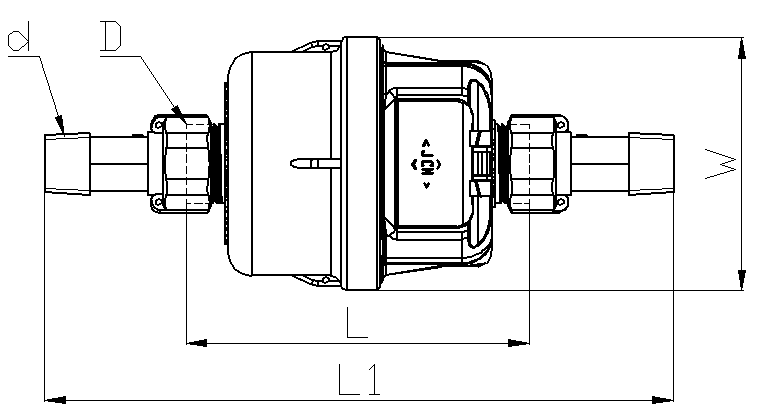

L

মিমি

115

130

200

200

এল 1

মিমি

210

235

320

325

এইচ

মিমি

85

85

105

105

ডাব্লু

মিমি

85

85

105

105

সংযোগ থ্রেড

ডি (মিমি)

জি 3/4 "

জি 1 "

জি 1 1/4 "

জি 1 1/2 "

ডি (মিমি)

আর 1/2

আর 3/4

আর 1

আর 1 1/2

ওজন

ইউনিয়ন ছাড়া (কেজি)

1

1.3

2.35

2.5

মডেল নম্বর

এলএক্সএইচ -15

এলএক্সএইচ -20

এলএক্সএইচ -25

এলএক্সএইচ -32

এলএক্সএইচ -40

নামমাত্র ব্যাস (ডিএন) [মিমি]

15

20

25

32

40

অনুপাত Q3/Q1

আর 80

আর 100

R160

আর 80

আর 100

R160

আর 80

আর 100

R160

আর 80

আর 100

R160

আর 80

আর 100

R160

ওভারলোড প্রবাহের হার (কিউ 4) [এম³/এইচ]

3.125

3.125

3.125

5

5

5

7.875

7.875

7.875

12.5

12.5

12.5

20

20

20

স্থায়ী প্রবাহের হার (Q3) [m³/h]

2.5

2.5

2.5

4

4

4

6.3

6.3

6.3

10

10

10

16

16

16

ট্রানজিশনাল ফ্লো রেট (কিউ 2) [এম³/এইচ]

0.05

0.04

0.025

0.08

0.064

0.04

0.126

0.1

0.063

0.2

0.16

0.1

0.32

0.256

0.16

সর্বনিম্ন প্রবাহের হার (কিউ 1) [এম³/এইচ]

0.032

0.025

0.015

0.05

0.04

0.025

0.08

0.063

0.039375

0.125

0.1

0.0625

0.2

0.16

0.1

নির্ভুলতা শ্রেণি

2

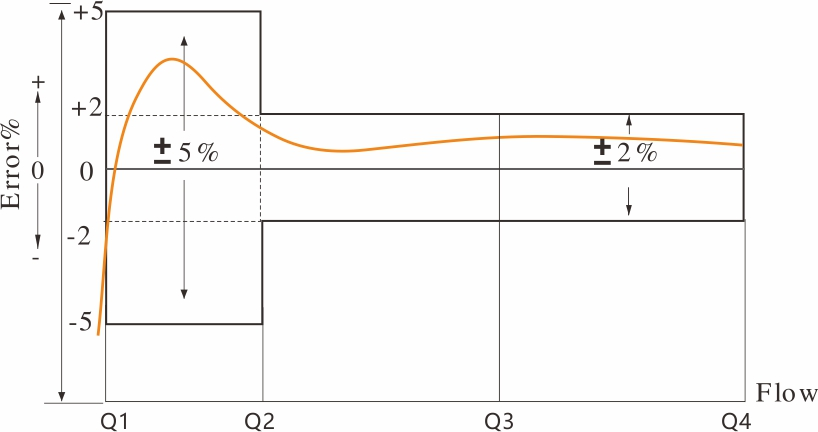

নিম্ন প্রবাহ হার জোনের জন্য সর্বাধিক অনুমতিযোগ্য ত্রুটি (এমপিই)

± 5%

উপরের প্রবাহ হার জোনের জন্য সর্বাধিক অনুমতিযোগ্য ত্রুটি (এমপিও)

তাপমাত্রা ≤30 ℃ পানির জন্য 2% ℃ 2%

তাপমাত্রা ＞ 30 ℃ পানির জন্য 3% ℃ 3%

তাপমাত্রা শ্রেণি

T30, T50

জল চাপ ক্লাস

মানচিত্র 16

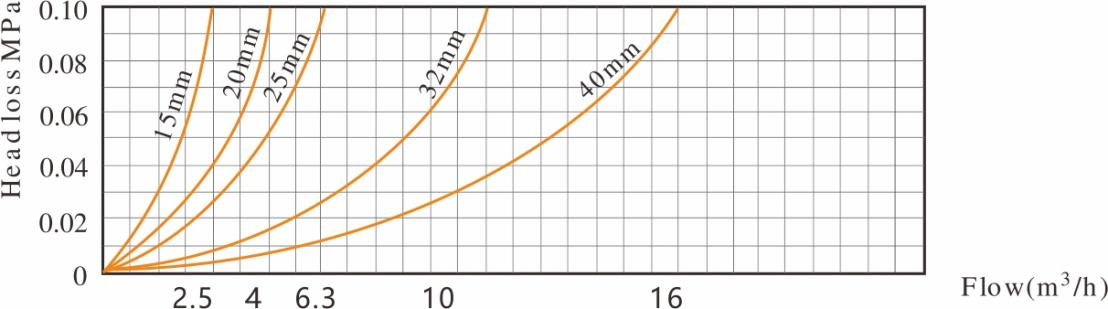

চাপ-ক্ষতি ক্লাস

△ পি 63

পরিসীমা নির্দেশ করে [m³]

99 999

নির্দেশক ডিভাইসের সমাধান [m³]

0.00005

প্রবাহ প্রোফাইল সংবেদনশীলতা শ্রেণি

U10 D5

ওরিয়েন্টেশন সীমাবদ্ধতা

যে কোনও
