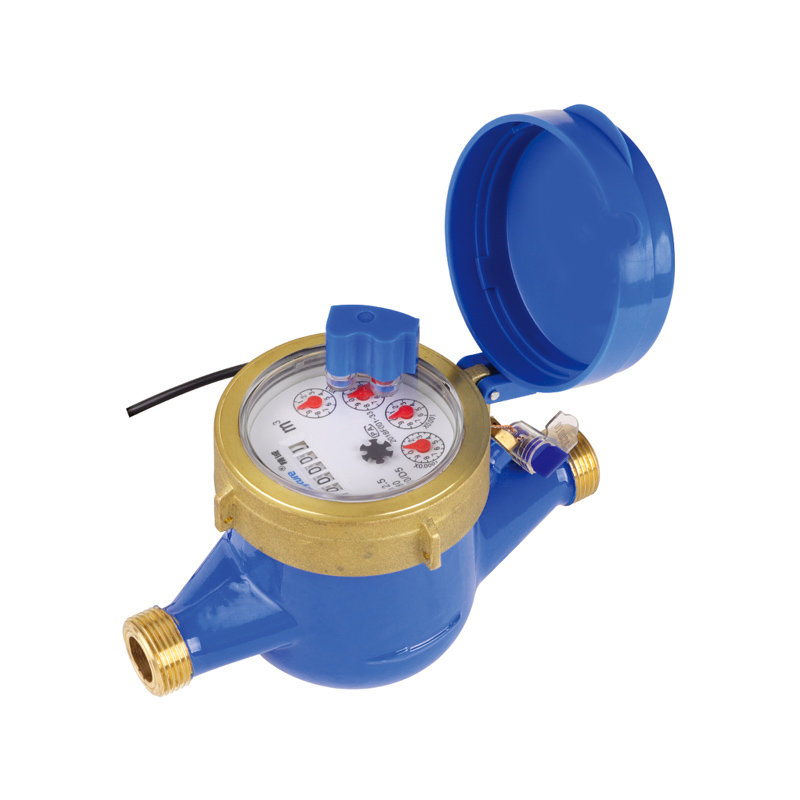

শুকনো টাইপ ওয়্যার্ড রিমোট ওয়াটার মিটার (নাড়ি)

ওয়ার্কিং ভোল্টেজ

কাজের তাপমাত্রা

কাজ বর্তমান

ডেটাকমস

ডিসি 9-15 ভি (আরএস -485)/ডিসি 24-36 ভি (এম-বাস)

-10 ~ 45 ℃ ℃

≤9ma

আরএস -485, এম-বাস

আইটেম নং

এলxsgy-15e

Lxsgy-20e

Lxsgy-25e

এল 1

মিমি

260

295

345

354

373

L

মিমি

165

190

225

230

245

এইচ

মিমি

125

125

130

115

155

W

মিমি

95

95

95

110

125

সংযোগ থ্রেড

ডি (মিমি)

জি 3/4 "

জি 1 "

জি 1 1/4 "

জি 1 1/2 "

জি 2 "

ডি (মিমি)

আর 1/2

আর 3/4

আর 1

আর 1 1/4

আর 1 1/2

ওজন

ইউনিয়ন সহ (কেজি)

1.2

1.3

1.5

ইউনিয়ন ছাড়া (কেজি)

মডেল নম্বর

Lxsgy-15e

Lxsgy-20e

Lxsgy-25e

নামমাত্র ব্যাস (ডিএন) [মিমি]

15

20

25

32

40

অনুপাত Q3/Q1

আর 80

আর 100

R160

আর 80

আর 100

R160

আর 80

আর 100

R160

আর 80

আর 100

R160

আর 80

আর 100

R160

ওভারলোড প্রবাহের হার (কিউ 4) [এম³/এইচ]

3.125

3.125

3.125

5

5

5

7.875

7.875

7.875

12.5

12.5

12.5

20

20

20

স্থায়ী প্রবাহের হার (Q3) [m³/h]

2.5

2.5

2.5

4

4

4

6.3

6.3

6.3

10

10

10

16

16

16

ট্রানজিশনাল ফ্লো রেট (কিউ 2) [এম³/এইচ]

0.05

0.04

0.025

0.08

0.064

0.04

0.126

0.1

0.063

0.2

0.16

0.1

0.32

0.256

0.16

সর্বনিম্ন প্রবাহের হার (কিউ 1) [এম³/এইচ]

0.032

0.025

0.015

0.05

0.04

0.025

0.08

0.063

0.039375

0.125

0.1

0.0625

0.2

0.16

0.1

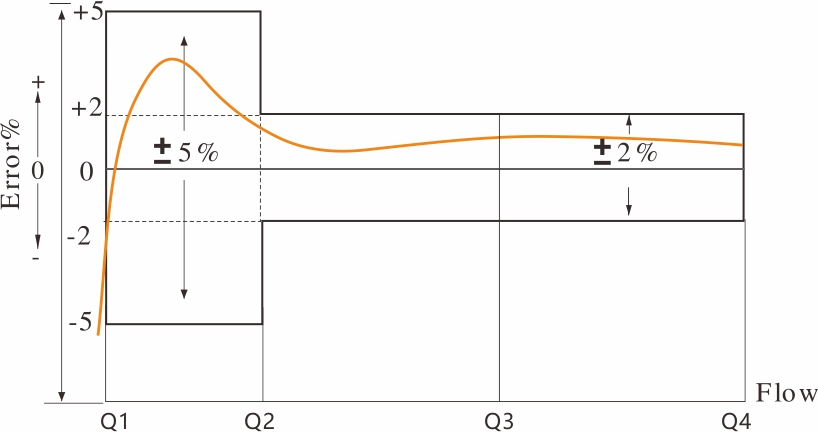

নির্ভুলতা শ্রেণি

2

নিম্ন প্রবাহ হার জোনের জন্য সর্বাধিক অনুমতিযোগ্য ত্রুটি (এমপিই)

± 5%

উপরের প্রবাহ হার জোনের জন্য সর্বাধিক অনুমতিযোগ্য ত্রুটি (এমপিও)

তাপমাত্রা ≤30 ℃ পানির জন্য 2% ℃ 2%
তাপমাত্রা ＞ 30 ℃ পানির জন্য 3% ℃ 3%

তাপমাত্রা শ্রেণি

T30, T50

জল চাপ ক্লাস

মানচিত্র 16

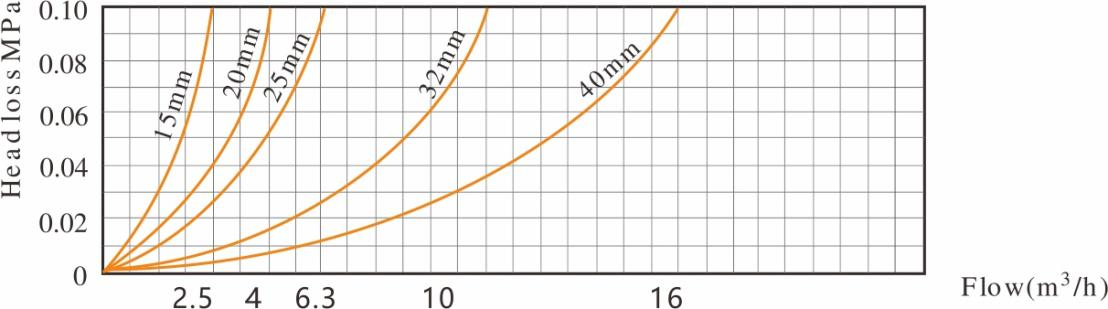

চাপ-ক্ষতি ক্লাস

△ পি 63

পরিসীমা নির্দেশ করে [m³]

99 999

নির্দেশক ডিভাইসের সমাধান [m³]

0.00005

প্রবাহ প্রোফাইল সংবেদনশীলতা শ্রেণি

U10 D5

ওরিয়েন্টেশন সীমাবদ্ধতা

অনুভূমিক
